二、电动截止阀主要用途
电动法兰球阀连接的截止阀适用于公称压力PN1.6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

三、电动截止阀结构特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
7、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

四、电动截止阀优点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
4、波纹管截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
5、在开闭过程中密封面的摩擦力比闸阀小，耐磨。
6、通常只有一个密封面，制造工艺好，便于维修。
7、电动执行器方便操作。

五、电动截止阀分类
根据通道方向
1)直通式截止阀
2)直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
3)角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
4)柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。

六、电动截止阀工作原理
电动截止阀，也叫电动截门，是使用最广泛的一种阀门，与电动球阀是有区别的，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。电动截止阀的闭合原理是，依靠电动推力旋转阀杠，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。电动截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

七、电动截止阀安装
电动截止阀,美标闸阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
电动截止阀在管路中主要用来做切断、分配和改变介质的流动方向。电动截止阀是被广泛采用的一种新型阀门，它具有以下优点：
1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 在全开或全闭时，闸体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。　7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

八、注意事项
1、安装阀门时注意介质的流向，严格按阀门流向箭头指示的方向安装。
2、阀门可安装的管道的任何位置、同时根据介质和介质的温度选择碳钢或合金钢的阀门。
3、电动截止阀尽量垂直安装，阀杆向上。

九、电动截止阀应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

十、电动截止阀主要零件材料及主要用途

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

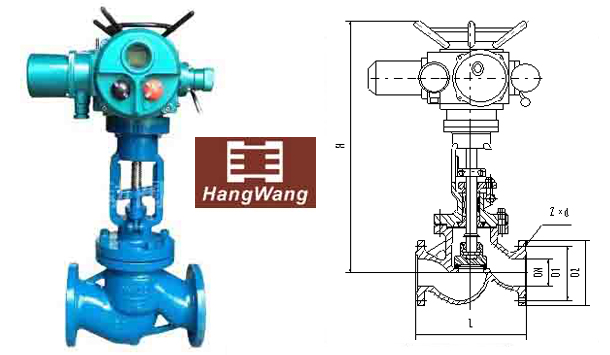

十一、电动截止阀主要外形尺寸、连接尺寸及质量

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
