电动截止阀

高温高压电动直流式对焊截止阀

来源：上海航王流体科技有限公司日期：2016/4/21 19:39:57 人气： 标签：
一、高温高压电动直流式对焊截止阀应用规范
1高温高压电动直流截止阀设计制造JB3595规定
2结构长度按JB3595规定或按用户要求
3连接端按JB3595规定或按用户要求
4阀门检查和试验按JB3595规定
结构：P.B；0S＆Y

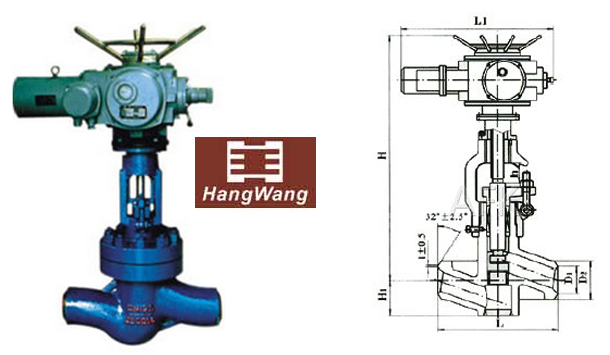

高温高压电动直流式对焊截止阀
二、高温高压电动直流式对焊截止阀主要零件材料

零件名称 材料牌号
阀体 WCB WC6 WC9
活塞 A105 WC6 WC9
阀盖 25 12Cr1MoVA
阀杆 1Cr17Ni2 20Cr1Mo1V1A
密封环 05F 05F 柔性石墨
四开环 1Cr13 20CrMOIVIA
填料 BSP-600 BSP-600
支架 WCB WCB
阀杆螺母 ZQAL9-4 ZQAL9-4

三、高温高压电动直流式对焊截止阀主要尺寸和重量

公称通径
DN（mm）		 尺寸（mm） 重量（Kg）
L D1 Do H Lo L1
PN32（320）                             J565Y-320V型
80 390 64 120 750     121
100 480 108 185 870     212
125 533 132 218 995     312
150 610 166 245 1205     510
175 750 175 278 1565     708
200 762 200 290 1670     980
225 850 108 310 1705     1060
250 914 248 348 1870     1380
300 1041 300 430 2335     2824
P54（140）                               J565Y-P54140V型
80 390 64 120 750     130
100 480 108 185 870     212
125 580 132 218 995     312
150 630 166 245 1205     510
175 750 175 278 1565     708
200 771 200 290 1670     980
225 850 108 310 1705     1060
250 930 248 348 1870     1380
300 1060 300 430 2335     2824
