一、J941Fs电动衬氟塑料截止阀用途：
本塑料截止阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6
二、J941Fs电动衬氟塑料截止阀测试：
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
J941Fs电动衬氟塑料截止阀介绍
设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216 JB78
三、J941Fs电动衬氟塑料截止阀材料：
阀体：铸铁、碳钢 不锈钢 阀盖：铸铁、碳钢 不锈钢 衬里：氟塑料
阀瓣：碳钢 、不锈钢，完全包覆氟塑料
阀杆：碳钢、不锈钢，部分包覆氟塑料 电动装置：组合件

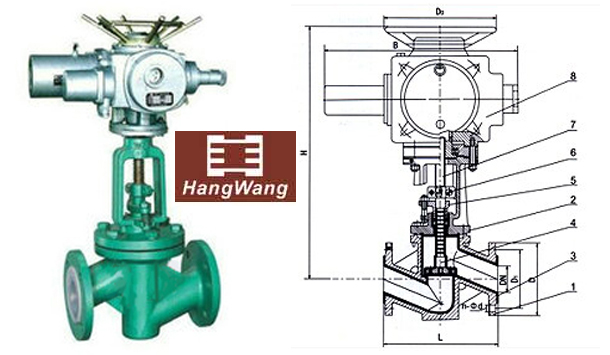

四、J941Fs电动衬氟塑料截止阀部件列表：
1、阀体、2、阀盖3、阀体衬里4、阀瓣5、压盖子6、连接板7、阀杆8、电动装置 | 公称通径 | 公称压力 | 工作压力 | L | D | D1 | n-Фd | H | 型号 | A | B | 质量 | | 15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | | | | | | | 20 | 150 | 105 | 75 | 4-14 | | | | | | | 25 | 160 | 115 | 85 | 4-14 | 492 | ZA1-5-14 | 395 | 168 | 23 | | 32 | 180 | 140 | 100 | 4-18 | 499 | ZA1-5-14 | 395 | 168 | 26 | | 40 | 200 | 150 | 110 | 4-18 | 520 | ZA2-10-18 | 526 | 470 | 80 | | 50 | 230 | 165 | 125 | 4-18 | 530 | ZA2-10-18 | 526 | 470 | 82 | | 65 | 290 | 185 | 145 | 4-18 | 579 | ZA2-15-18 | 526 | 470 | 90 | | 80 | 310 | 200 | 160 | 6/2-18 | 597 | ZA2-15-18 | 526 | 470 | 100 | | 100 | 350 | 220 | 180 | 6/2-18 | 629 | ZA2-15-18 | 526 | 470 | 122 | | 125 | 400 | 250 | 210 | 6/2-18 | | | | | | | 150 | 480 | 285 | 240 | 6/2-22 | | | | | | | 200 | 600 | 340 | 295 | 6/2-22 | | | | | | 注：表中电动装置为天二通ZA型，是本厂基型产品，同时可按客户要求配置。 |
