电动截止阀

国标电动截止阀

来源：上海航王流体科技有限公司日期：2016/4/21 19:50:40 人气： 标签：
一、国标电动截止阀介绍
  国标电动截止阀(Globe Valve)的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动截止阀只适用于全开和全关，不允许作调节和节流。

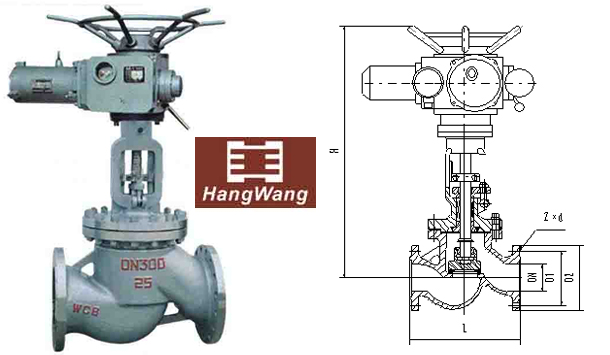

国标电动截止阀
二、国标电动截止阀电装型号规格主要尺寸

1.6MPa DN L D D1 b n-Φd 电装型号 L1 H D0
凸面法兰
RF
J941H
J941Y
J941W
J941F
J941N 16C
16P
16R
16I		 50 230 160 125 16 4-Φ18 DZW10 590 645 365
65 290 180 145 18 4-Φ18 DZW10 590 690 365
80 310 195 160 20 8-Φ18 DZW20 590 715 365
100 350 215 180 20 8-Φ18 DZW20 590 770 365
125 400 245 210 22 8-Φ18 DZW30 590 780 365
150 480 280 240 24 8-Φ23 DZW45 590 875 365
200 600 335 295 26 12-Φ23 DZW60 810 967 470
250 650 405 335 30 12-Φ25 DZW90 810 1153 470
300 750 460 410 30 12-Φ25 DZW120 830 1292 550
2.5MPa 50 230 160 125 20 4-Φ18 DZW10 590 645 365
凸面法兰
RF
J941H
J941Y
J941W 25
25P
25R
25I		 65 290 180 145 22 8-Φ18 DZW10 290 690 365
80 310 195 160 22 8-Φ18 DZW20 590 715 365
100 350 230 190 24 8-Φ23 DZW20 590 770 365
125 400 270 220 28 8-Φ25 DZW30 590 780 365
150 480 300 250 30 8-Φ25 DZW45 810 875 470
200 600 360 310 34 12-Φ25 DZW60 810 967 470
250 650 425 370 36 12-Φ30 DZW90 830 1153 550
300 750 485 430 40 12-Φ30 DZW120 830 1292 550
电动截止阀PN4.0MPa-6.4MPa

三、国标电动截止阀电装型号 >规格主要尺寸

4.0MPa DN L D D1 D2 D6 b n-Φd 电装型号 L1 H D0
凹凸法兰
MFM
J941H
J941Y
J941W 40
40P
40R
40I		 50 230 160 125 100 88 20 4-Φ18 ZDW10 590 645 365
65 290 180 145 120 110 22 8-Φ18 ZDW10 590 690 365
80 310 195 160 135 121 22 8-Φ18 ZDW20 590 715 365
100 350 230 190 160 150 24 8-Φ23 ZDW30 590 770 365
125 400 270 220 188 176 28 8-Φ25 ZDW45 810 782 470
150 480 300 250 218 204 30 8-Φ25 ZDW60 810 875 470
200 600 375 320 282 260 38 12-Φ30 ZDW90 830 1160 550
6.4MPa 50 300 175 135 105 88 26 4-23Φ ZDW10 590 710 365
凹凸法兰
MFM
J941H
J941Y
J941W 64
64P
64R
64I		 65 340 200 160 130 110 28 8-Φ23 ZDW20 590 750 365
80 380 210 170 140 121 30 8-Φ23 ZDW30 590 785 365
100 430 250 200 168 150 32 8-Φ25 ZDW45 810 837 470
125 500 295 240 202 176 36 8-Φ30 ZDW60 810 1031 470
150 550 340 280 240 204 38 8-Φ34 ZDW90 830 1066 550
200 650 405 345 300 260 44 12-Φ34 ZDW120 830 1213 550
电动截止阀PN l 0．0MPa～16．0MPa

四、国标电动截止阀电装型号 规格主要尺寸

10.0MPa DN L D D1 D2 D6 b n-Φd 电装型号 L1 H D0
凹凸法兰
MFM
J941H
J941Y
J941W 100
100P
100R
100I		 50 300 195 145 112 88 28 4-Φ25 DZW20 590 714 365
65 340 220 170 138 110 32 8-Φ25 DZW30 590 734 365
80 380 230 180 148 121 34 8-Φ25 DZW45 810 847 470
100 430 395 210 172 150 38 8-Φ30 DZW60 810 950 470
125 500 310 250 210 176 42 8-Φ34 DZW90 830 1142 550
150 550 350 290 250 204 46 12-Φ34 DZW120 830 1240 550
200 650 430 360 312 260 54 12-Φ41 DZW180 870 1425 320
16.0MPa 50 300 215 165 132 88 36 8-Φ25 DZW30 590 562 365
凹凸法兰
MFM
J941H
J941Y
J941W 160
160P
160R
160I		 65 340 245 190 152 110 44 8-Φ30 DZW45 810 743 470
80 380 260 205 168 121 46 8-Φ30 DZW90 830 820 550
100 430 300 240 200 150 48 8-Φ34 DZW120 830 935 550
125 500 355 285 238 176 60 8-Φ41 DZW180 870 1180 320
150 550 390 318 270 204 66 12-Φ41 DZW250 870 1290 320
