一、G941F(无衬里)、G941Fs(衬氟塑料)电动隔膜阀用途：
电动衬氟塑料隔膜阀本阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6
G941F(无衬里)、G941Fs(衬氟塑料)电动隔膜阀介绍
设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

二、G941F(无衬里)、G941Fs(衬氟塑料)性能参数
电动隔膜阀测试：衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料隔膜：氟塑料
阀瓣：铸铁、碳钢阀杆：碳钢支撑架：碳钢电动装置：组合件

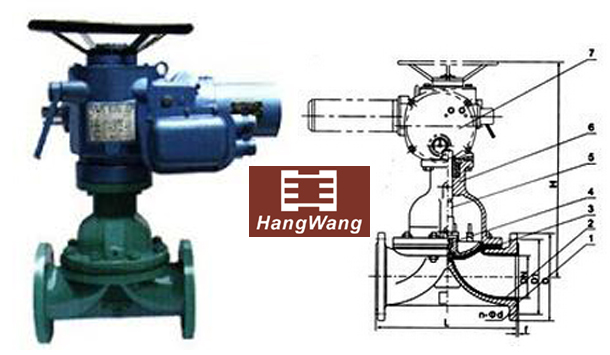

部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、电动装置

三、G941F(无衬里)、G941Fs(衬氟塑料)电动隔膜阀连接尺寸

公称通径	公称压力	工作压力	L	D	D1	n-Фd	f	H	型号	输出力矩	启闭时间	质量
15	1.0	1.0	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	445	Z5-18/16	50	17	40
32			160	145	100	418	2	457	Z5-18/16	50	20	42
40			180	150	110	4-18	3	466	Z5-18/16	50	14	45
50			210	165	125	4-18	3	480	Z10-18/16	50	20	50
65		0.6	250	185	145	4-18	3	517	Z10-18/16	150	28	60
80			300	200	160	4-18	3	539	Z10-36/25	100	16	70
100			350	220	180	8-18	3	576	Z10-36/25	100	17	80
125			400	250	210	8-18	3	634	Z15-18/25	150	32	104
150			460	285	240	8-22	3	660	Z15-18/25	150	53	125
200		0.4	570	340	295	8-22	4	860	Z20-18/25	200	53	180
250			680	395	350	12-22	4		Z20-18/25	200	53	280
300			790	445	400	12-22	4	1003	ZD30-36a	300	45	434
350			900	505	460	16-22	4		ZD30-36a	300	45
400		0.25	100	565	515	16-25	4

注：电动装置可按用户要求配置
