一、气动槽车球阀槽车球阀铝圆球阀铝球阀洒水车铝合金气动方法兰铝球阀HWQ641F6L概述
气动槽车球阀槽车球阀铝圆球阀铝球阀洒水车铝合金气动方法兰铝球阀HWQ641F6L采用铝合金壳体，不锈钢球芯，具有结构紧凑，重量轻，体积小，使用方便等，设有限位和加锁装置，安全可靠。气动槽车球阀广泛用于非腐蚀性液体输送管道开闭控制(如油罐车，加油站，洒水车，油库，管道等)旋转法兰内密封座可调整板杆轻重和消除渗漏，当密封环与球面部位有损伤时，要修正其密封面或者更换。
◆范围适用于非腐蚀性液体输送管道开闭控制。
◆性能口径大小可根据用户选择，最大使用压力0.6MPa。
◆特点结构紧凑，设有限位和加锁装置。
◆调整旋转法兰内密封座可调整扳杆轻重和消除渗漏。

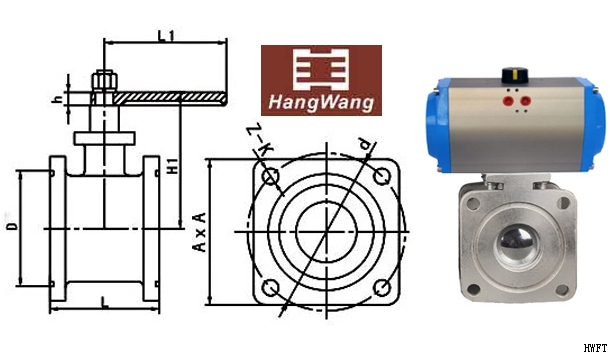

二、气动槽车球阀槽车球阀铝圆球阀铝球阀洒水车铝合金气动方法兰铝球阀HWQ641F6L主要性能参数 | 适用介质 | 水，油 | 类型(通道位置) | 直通式、三通式 | 用途 | 流量控制 | 驱动方式 | 手动/气动 | 品牌 | 精卫 | 标准 | 国标 | 工作温度 | 常温 | 压力环境 | 常压 | 型号 | Q641F-10L | 公称通径 | DN40-100(mm) | 结构形式 | 浮动球球阀 | 连接形式 | 方法兰、圆法兰 | 材质 | 铝合金 | 气动驱动装置 | GT/AT系列气动执行器 | 三、气动槽车球阀槽车球阀铝圆球阀铝球阀洒水车铝合金气动方法兰铝球阀HWQ641F6L连接尺寸 | 通径DN(mm) | D | A | d | H1 | L | L1 | z-b | h | 公称压力 | | 50 | 96 | 120 | 130 | 115 | 86 | 176 | 4-12 | 20 | 0.6mpa | | 65 | 120 | 140 | 155 | 127 | 115 | 176 | 4-14 | 20 | 0.6mpa | | 80 | 135 | 150 | 165 | 146 | 130 | 240 | 4-14 | 20 | 0.6mpa | | 100 | 166 | 180 | 195 | 60 | 155 | 240 | 4-14 | 20 | 0.6mpa | |
