| 一、法兰气动球阀概述 气动法兰球阀是 球阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。 气动法兰球阀是由截止阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的， 即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。  二、气动法兰球阀现实作用 不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。 气动法兰球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点： 1. 流体阻力小，其阻力系数与同长度的管段相等。 2. 结构简单、体积小、重量轻。 3. 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5. 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 气动三片式球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。 三、气动法兰球阀安装 1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。 2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。 3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。 4)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。. 5)、本类阀应安装在管道的水平方向或垂直方向。 6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。 7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。 四、气动法兰球阀操作和使用 1)、操作前须确认管路和阀已被冲洗过。 2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。反向旋转1/4圈(900)时，阀开启。 3)、当执行机构方向指示箭头与管线平行时，阀门为开启状态;指示箭头与管线垂直时，阀门为关闭状态。 五、气动法兰球阀主要性能规范

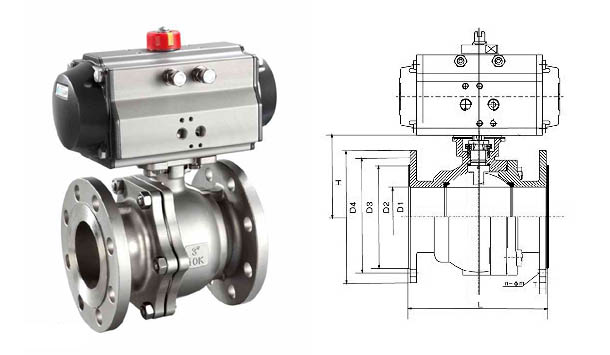

六、气动法兰球阀主要尺寸及执行器配置
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
