一、气动保温球阀阀门特性
本公司的RBQ641F气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、气动保温球阀技术规范
设计标准 | ASME B 16.34 GB/T12224 | | 结构长度 | ASME B 16.10 GB/T12221 | | 连接法兰 | ASME B 16.5、JB/T 79 | | 驱动方式 | 手动、电动、气动 | | 试验和检验 | JB/T9092 API 598 | | 适用介质 | 重油、胶类等易凝固介质 |
三、气动保温球阀主要零件材料
序号 | 零件名称 | 材质 | | C | P | R | | 1 | 夹套 | 25 | SUS304 | SUS304 | | 2 | 阀座 | WCB | SUS304 | SUS316 | | 3 | 阀体 | 25 | SUS304 | SUS316 | | 4 | 密封圈 | RPTFE、PTFE、对位聚苯 | | 5 | 球体 | SUS304 | SUS304 | SUS316 | | 6 | 阀杆 | 1Cr13 | SUS304 | SUS316 | | 7 | 填料 | 柔性石墨 、RPTFE、PTFE | | 8 | 填料压盖 | WCB | SUS304 | SUS316 |

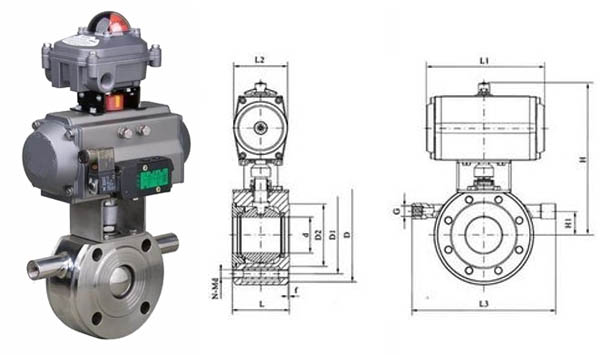

四、气动保温球阀主要外型尺寸
| 公称通径（DN） | L | E | H | W | 管螺纹 | | (mm) | (in) | P | | 20 | 3/4" | 117 | 58.5 | 101 | 170 | G3/4" | | 25 | 1" | 127 | 62.5 | 106 | 170 | G3/4" | | 40 | 1 1/2" | 165 | 63.5 | 125 | 250 | G3/4" | | 50 | 2" | 178 | 68 | 135 | 250 | G3/4" | | 80 | 3" | 229 | 82 | 193 | 350 | G3/4" | | 100 | 4" | 254 | 83 | 265 | 420 | G3/4" | | 150 | 6" | 292 | 95 | 355 | 1000 | G3/4" | | 200 | 8" | 330 | 100 | 410 | 1300 | G3 | |
