气动三片式球阀 内螺纹气动三片式球阀 q611f-16p

来源:上海航王流体科技有限公司日期:2016/3/7 18:55:26 人气: 标签:
一、气动三片式球阀 内螺纹气动三片式球阀 q611f-16p概述
气动三片式球阀是球阀配上气动执行器。气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。
气动三片式球阀是由截止阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
气动三片式球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。

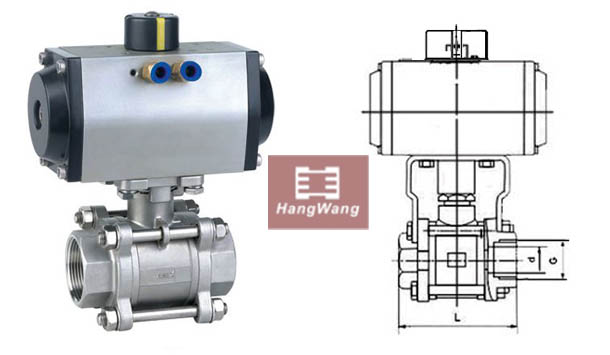

 气动三片式球阀
二、气动三片式球阀 内螺纹气动三片式球阀 q611f-16p的现实作用
不锈钢气动阀门的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
气动三片式球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

三、气动三片式球阀 内螺纹气动三片式球阀 q611f-16p的优点
气动三片式球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
气动三片式球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。

四、气动三片式球阀 内螺纹气动三片式球阀 q611f-16p主要外形和连接尺寸单位Unit:(mm)
1、内螺纹连接尺寸

Q611F-16,25,40,64

通径DN

d

G

L

H

W

mm

In

8

1/4″

8

G1/4″

65

140

104

10

3/8″

10

G3/8

65

140

104

15

1/2″

15

G1/2

72

150

140

20

3/4

18

G3/4″

85

155

140

25

1″

24

G1″

91

165

140

32

1 1/2″

30

G1 1/4″

110

180

164

40

1 1/2″

38

G1 1/2″

122

190

164

50

2″

48

G2″

145

210

190


2、外螺纹连接尺寸


Q621F-16,25,40,64

通径DN

d

G

L2

H

W

mm

In

8

1/4″

8

14

120

140

104

10

3/8″

10

18

130

140

104

15

1/2″

15

22

140

150

140

20

3/4

18

28

160

155

140

25

1″

24

34

180

165

140

32

1 1/2″

30

42

200

180

164

40

1 1/2″

38

48

218

190

164

50

2″

48

60

235

210

190


3、对焊连接尺寸


Q661F-16,25,40,64

通径DN

d

G

L1

H

W

mm

In

8

1/4″

8

14.3

65

140

104

10

3/8″

10

18

65

140

104

15

1/2″

15

22

72

150

140

20

3/4

18

28

85

155

140

25

1″

24

34.5

91

165

140

32

1 1/2″

30

43.5

110

180

164

40

1 1/2″

38

49.5

122

190

164

50

2″

48

62

145

210

190


3、承插焊连接尺寸

Q681F-16

通径DN

d

G

L3

H

W

mm

In

15

1/2″

15

34

108

150

140

20

3/4

18

50.5

118

155

140

25

1″

24

50.5

127

165

140

32

1 1/2″

30

50.5

146

180

164

40

1 1/2″

38

50.5

159

190

164

50

2″

48

64

191

210

190
