一、ZCZ电磁闸阀技术参数：
| 技术参数 | | 公称通径 | DN10,15mm | | | | 连接方式 | 内螺纹 | | | | 工作原理 | 直动闸板式 | | | | 阀体材质 | 不锈钢 | | | | 密封材质 | 丁晴橡胶NBR. 氟像胶FKM. 聚四氟乙烯PTFE. 其他材质请咨询 | | | | 适用介质 | 液体、气体、蒸汽、油类及略带有颗粒物的液体气体 | | | | 介质温度 | W1:-20℃~80℃ W2:-20℃~130℃ W3:-20℃~220℃ | | | | 环境温度 | 标准：-20~60℃ | | | | 安装方式 | 水平安装 线圈垂直向上（其他方式请咨询） | | | | 防护等级 | 铁壳型:IP54 塑封型:IP65 防爆型:IP54 | | | | 备注：特殊工况要求亦可根据客户实际情况设计制造。 | | |
| 选型说明 | | 阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。 | | | | 流体中含有杂质颗粒，应视颗粒大小在阀前安装相对应过滤器（滤网≥60目） | | | | 直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。 | | | | 如需防爆电磁阀、持续长时间通电及特制电压请先咨询后选择型号。 | | |
| 电源参数 | | 电源电压 | AC:220V | 110V | 50/60HZ | DC:24V 12V | | | | 额定 | J5 | AC18VA | DC11W | | | | | J7 | AC20VA | DC28W | | | | | 功率 | J8 | AC32VA | DC20W | | | | | J10 | AC64VA | DC30W | | | | | 电压偏差 | ±10% | | | | 电气连接 | 普通型:标准接线盒 | | | | 防爆型:标配M14X1.5或G1/2内螺纹,内置接线盒 | | |
| 产品功能选型 | | 符号 | 功能名称 | 功能内容 | | | | B | 防爆型 | 防爆等级dⅡBT4 | | | | 略 | 常闭 | 通电阀开、断电阀关 | | | | K | 常开 | 通电阀关、断电阀开 | | |

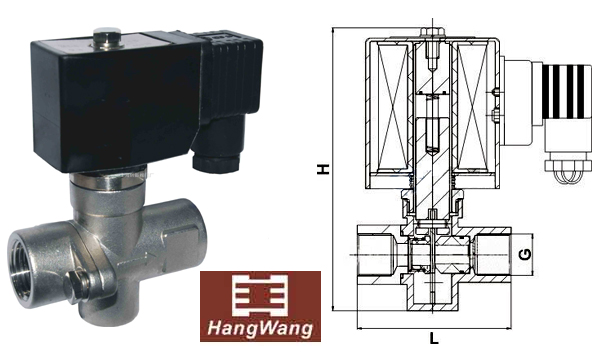

二、ZCZ电磁闸阀安装尺寸：
| 产品规格参数 | 型号
规格 | 密封
材质 | 通径
[mm] | 接管螺纹
[G] | J5压力范围[bar] | J7压力范围[bar] | J8压力范围[bar] | J10压力范围[bar] | | AC | DC | AC | DC | AC | DC | AC | DC | | ZCZ10 | 聚四氟
乙烯 | 10 | 1/2 | 0~3 | 0~1.5 | 0~4 | 0~2 | 0~7 | 0~5 | - | - | | ZCZ-10K | 0~3 | 0~1.5 | 0~4 | 0~2 | 0~7 | 0~5 | - | - | | ZCZ10 | 橡胶 | 10 | 1/2 | 0~1 | 0~0.3 | 0~0.5 | 0~0.5 | 0~7 | 0~5 | - | - | | ZCZ-10K | 0~1 | 0~0.3 | 0~0.5 | 0~0.5 | 0~7 | 0~5 | - | - | | ZCZ15 | 聚四氟
乙烯 | 15 | 3/4 | - | - | - | - | - | - | 0~7 | 0~2 | | ZCZ-15K | 1 | - | - | - | - | - | - | 0~7 | 0~2 | | 产品规格参数 | 型号
规格 | 通径
[mm] | 接管螺纹
[G] | J5压力范围[bar] | J7压力范围[bar] | J8压力范围[bar] | J10压力范围[bar] | | AC | DC | AC | DC | AC | DC | AC | DC | | ZCZ10 | 10 | 1/2 | 73 | 106 | 73 | 106 | 73 | 138 | - | - | | ZCZ15 | 15 | 3/4~1 | - | - | - | - | - | - | 85 | 170 | | 备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。 |
三、ZCZ电磁闸阀型号说明：型号编制说明
| ZBS | | -15 | | -K | | -1440 | | | | | | 1.型号 | | 2.公称通径 | | 3.功能选型 | | 4.线圈选型 | | | | | | | | | | | | | | | | | -16 | | -P4 | | -G1/4 | | -W1 | | -NBR | | | | 5.公称压力 | | 6.阀体材质 | | 7.连接方式 | | 8.温度选型 | | 9.密封选型 | | |
| 1代号 | 系列型号 | | 2代号 | 公称通径 | | 3代号 | 功能选型 | | ZBS | 不锈钢电磁阀 | | 15 | 15mm | | K | 常开型 | | ZCT | 膜片电磁阀 | | 20 | 20mm | | B | 隔爆型 | | ZCA | 精品膜片电磁阀 | | 25 | 25mm | | E | 浇封型 | | ZQDF | 超长寿命活塞电磁阀 | ...... | ...... | | X | 信号反馈 | | ...... | ...... | | | | | S | 手动装置 | | | | | | | | | | | | | | | | | | | | | | | | | | | | 4代号 | 线圈
选型 | 代号 | 线圈
选型 | 代号 | 线圈
