ZCM大通径燃气电磁阀

来源：上海航王流体科技有限公司日期：2016/4/27 21:13:01 人气： 标签：
一、ZCM大通径燃气电磁阀技术参数：
ZCM大通径燃气电磁阀
技术参数
公称通径 DN15~350mm
连接方式 内螺纹、法兰
工作原理 分布膜片式
阀体材质 铸钢、不锈钢
密封材质 丁晴橡胶NBR. 氟橡胶FKM. 其他材质请咨询
适用介质 天然气、煤气、液化石油气等可燃气体
介质温度 W1:-20℃~80℃ W2:-20℃~130℃
环境温度 标准：-20~60℃
安装方式 水平安装 线圈垂直向上（其他方式请咨询）
防护等级 铁壳型:IP54 防爆型:IP54
备注：特殊工况要求亦可根据客户实际情况设计制造。

选型说明
阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。
流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目）
直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。
请您在设计控制方案中优先选择常闭型
如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。

电源参数
电源电压 AC:220V 110V 50/60HZ DC:24V 12V
额定 J19 AC25VA DC25W J22 AC142VA DC142W
J20 AC32VA DC32W J23 AC222VA DC222W
功率 J21 AC80VA DC80W
电压偏差 ±10%
电气连接 普通型:标准接线盒
防爆型:标配M14x1.5内螺纹,G1/2内螺纹,内置接线盒

产品功能选型
符号 功能名称 功能内容
B 防爆型 防爆等级dⅡBT4
略 常闭 通电阀开、断电阀关
K 常开 通电阀关、断电阀开

二、ZCM大通径燃气电磁阀安装尺寸：

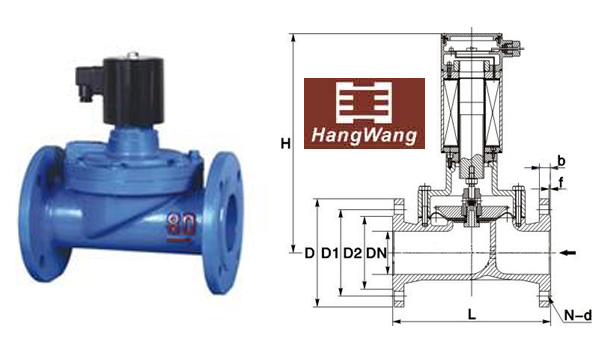

产品外形尺寸
型号
规格		 通径
[mm]		 接管螺纹
[G]		 L安装孔尺寸
AC DC
ZCM15 15 1/2 0~10 0~10
ZCM20 20 3/4 0~10 0~10
ZCM25 25 1 0~10 0~10
ZCM32 32 1-1/4 0~10 0~10
ZCM40 40 1-1/2 0~10 0~10
ZCM50 50 2 0~10 0~10
ZCM65 65 0~4 0~2
ZCM80 80 0~4 0~2
ZCM100 100 0~4 0~2
ZCM125 125 0~3 0~2
ZCM150 150 0~3 0~2
ZCM200 200 0~3 0~2
ZCM250 250 0~3 0~2
ZCM300 300 0~3 0~2
ZCM350 350 0~3 0~2

产品外形尺寸
型号
规格		 通径
[mm]		 接管螺纹
[G]		 螺纹外形尺寸 法兰外形尺寸
L H L H D D1 D2 N-d b f
ZCM15 15 1/2 68 117 106 141 95 65 46 4-φ14 14 3
ZCM20 20 3/4 73 123 106 143 105 75 56 4-φ14 16 3
ZCM25 25 1 100 135 135 166 115 85 65 4-φ14 16 3
ZCM32 32 1-1/4 110 170 142 205 145 100 76 4-φ18 18 3
ZCM40 40 1-1/2 121 172 149 218 150 110 84 4-φ18 18 3
ZCM50 50 2 155 209 184 228 165 125 99 4-φ18 20 3
ZCM65 65 290 390 185 145 118 4-φ18 20 3
ZCM80 80 310 401 200 160 132 8-φ18 22 3
ZCM100 100 350 408 220 180 156 8-φ18 24 3
ZCM125 125 400 424 250 210 184 8-φ18 26 3
ZCM150 150 480 515 285 240 211 8-φ22 26 3
ZCM200 200 600 540 340 395 266 8-φ22 26 3
ZCM250 250 730 573 395 350 319 12-φ22 28 3
ZCM300 300 850 608 445 400 370 12-φ22 28 4
ZCM350 350 980 700 505 460 429 16-φ22 30 4
备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。

三、ZCM大通径燃气电磁阀型号说明：型号编制说明

ZBS -15 -K -1440
1.型号 2.公称通径 3.功能选型 4.线圈选型
-16 -P4 -G1/4 -W1 -NBR
5.公称压力 6.阀体材质 7.连接方式 8.温度选型 9.密封选型

1代号 系列型号 2代号 公称通径 3代号 功能选型
ZBS 不锈钢电磁阀 15 15mm K 常开型
ZCT 膜片电磁阀 20 20mm B 隔爆型
ZCA 精品膜片电磁阀 25 25mm E 浇封型
ZQDF 超长寿命活塞电磁阀 ...... ...... X 信号反馈
...... ...... S 手动装置
4代号 线圈
选型		 代号 线圈
选型		 代号 线圈
选型		 5代号 公称压力 6代号 阀体材质
J1 1230 J10 2284 J19 16 16bar T 铜
J2 1240 J11 ...... J20 40 40bar P4 不锈钢304
J3 1440 J12 J21 64 64bar P6 不锈钢306
J4 1552 J13 J22 100 100bar P6L 不锈钢306L
J5 1638 J14 J23 ...... C 铸钢WCB
J6 1652 J15 其他特殊材质请咨询
J7 1642 J16
J8 1871 J17
J9 2061 J18
7代号 连接方式 8代号 温度选型 9代号 密封选型
G1/4 G1/4内螺纹 W1 -20℃~80℃ NBR 丁晴橡胶
P1/2 NPT内螺纹 W2 -20℃~130℃ FKM 氟橡胶
F 法兰连接 W3 -20℃~220℃ PTFE 聚四氟乙烯
...... ...... W4 -20℃~250℃ PEK 超强聚四氟乙烯
32 32mm W5 250℃~450℃ H 金属硬密封
40 40mm W6 -196℃~60℃ 其他特殊材质请咨询
50 50mm ...... ......
...... ......
0
0
0
0
0
0
0
0
