一、ZCT膜片电磁阀技术参数：
| 技术参数 | | 公称通径 | DN15~50mm | | | | 连接方式 | 内螺纹 | | | | 工作原理 | 先导膜片式 | | | | 阀体材质 | 黄铜、不锈钢 | | | | 密封材质 | 丁晴橡胶NBR.氟像胶FKM.其他材质请咨询 | | | | 适用介质 | 液体、气体（无颗粒杂质） | | | | 介质温度 | W1：-20℃~80℃ W2：-20℃~130℃ | | | | 环境温度 | 标准：-20~60℃ | | | | 安装方式 | 水平安装 线圈垂直向上（其他方式请咨询） | | | | 防护等级 | 塑封型:IP65 浇封防爆型:IP65 防爆型:IP54 | | | | 备注：特殊工况要求亦可根据客户实际情况设计制造。 | | |
| 选型说明 | | 阀体箭头标注方向必须与介质流向一致，如有双向流动，请选购本公司电动阀或气动阀。 | | | | 流体中含有杂质颗粒，应视颗粒大小在阀前安装过滤器（滤网≥80目） | | | | 直流（DC）电源线长度不宜过长，以免线圈功率损耗，产生压降影响正常工作。 | | | | 请您在设计控制方案中优先选择常闭型 | | | | 如需防爆电磁阀、持续长时间通电及特制电压的要求请先咨询后选择型号。 | | |
| 电源参数 | | 电源电压 | AC:220V | 110V | 50/60HZ | DC:24V 12V | | | | 额定 | J2 | AC10VA | DC15W | | | | | J3 | AC22VA | DC18W | | | | | 功率 | B型 | AC20VA | DC28W | | | | | 电压偏差 | ±10% | | | | 电气连接 | 普通型:标准接线盒 | | | | 防爆型:标配M14x1.5内螺纹,内置接线盒 | | |
| 产品功能选型 | | 符号 | 功能名称 | 功能内容 | | | | B | 防爆型 | 防爆等级dⅡBT4 | | | | 略 | 常闭 | 通电阀开、断电阀关 | | | | K | 常开 | 通电阀关、断电阀开 | | | | S | 手动装置 | 可手动开关阀 | | | | D | 带定时器 | 设定开、关间隔时间 | | |

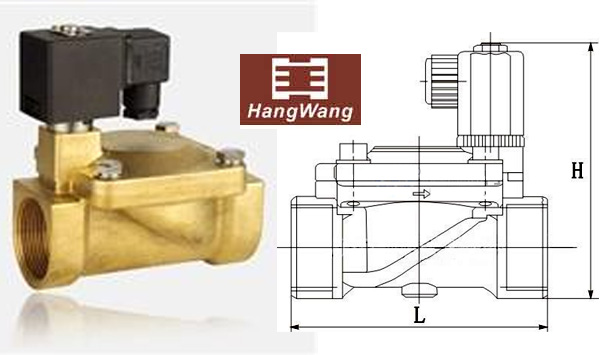

二、ZCT膜片电磁阀安装尺寸：
| 产品外形尺寸 | 型号
规格 | 通径
[mm] | 接管螺纹
[G] | 压力范围[bar] | L | H | | AC | DC | 黄铜 | 不锈钢 | | ZCT06 | 06 | 1/4 | 0.5~16 | 0.5~16 | 65 | 61 | 92 | | ZCT08 | 08 | 3/8 | 0.5~16 | 0.5~16 | 65 | 61 | 92 | | ZCT15 | 15 | 1/2 | 0.5~16 | 0.5~16 | 65 | 68 | 96 | | ZCT20 | 15 | 3/4 | 0.5~16 | 0.5~16 | 85 | 81 | 103 | | ZCT25 | 25 | 1 | 0.5~16 | 0.5~16 | 100 | 96 | 113 | | ZCT32 | 32 | 1-1/4 | 0.7~16 | 0.7~16 | 135 | 132 | 136 | | ZCT40 | 40 | 1-1/2 | 0.7~16 | 0.7~16 | 135 | 132 | 136 | | ZCT50 | 50 | 2 | 0.7~16 | 0.7~16 | 160 | 160 | 152 | | 备注：以上技术参数和安装尺寸为标准提供,其他等级压力或特殊要求以订货时的约定和实物为准。 |
三、ZCT膜片电磁阀型号说明：型号编制说明
| ZBS | | -15 | | -K | | -1440 | | | | | | 1.型号 | | 2.公称通径 | | 3.功能选型 | | 4.线圈选型 | | | | | | | | | | | | | | | | | -16 | | -P4 | | -G1/4 | | -W1 | | -NBR | | | | 5.公称压力 | | 6.阀体材质 | | 7.连接方式 | | 8.温度选型 | | 9.密封选型 | | |
| 1代号 | 系列型号 | | 2代号 | 公称通径 | | 3代号 | 功能选型 | | ZBS | 不锈钢电磁阀 | | 15 | 15mm | | K | 常开型 | | ZCT | 膜片电磁阀 | | 20 | 20mm | | B | 隔爆型 | | ZCA | 精品膜片电磁阀 | | 25 | 25mm | | E | 浇封型 | | ZQDF | 超长寿命活塞电磁阀 | ...... | ...... | | X | 信号反馈 | | ...... | ...... | | | | | S | 手动装置 | | | | | | | | | | | | | | | | | | | | | | | | | | | | 4代号 | 线圈
选型 | 代号 | 线圈
选型 | 代号 | 线圈
选型 | | 5代号 | 公称压力 | | 6代号 | 阀体材质 | | J1 | 1230 | J10 | 2284 | J19 | | | 16 | 16bar | | T | 铜 | | J2 | 1240 | J11 | ...... | J20 | | | 40 | 40bar | | P4 | 不锈钢304 | | J3 | 1440 | J12 | | J21 | | | 64 | 64bar | | P6 | 不锈钢306 | | J4 | 1552 | J13 | | J22 | | | 100 | 100bar | | P6L | 不锈钢306L | | J5 | 1638 | J14 | | J23 | | | ...... | | | C | 铸钢WCB | | J6 | 1652 | J15 | | | | | | | | 其他特殊材质请咨询 | | J7 | 1642 | J16 | | | | | | | | | | J8 | 1871 | J17 | | | | | | | | | | J9 | 2061 | J18 | | | | | | | | | | | | | | | | | | | | 7代号 | 连接方式 | | 8代号 | 温度选型 | | 9代号 | 密封选型 | | G1/4 | G1/4内螺纹 | | W1 | -20℃~80℃ | | NBR | 丁晴橡胶 | | P1/2 | NPT内螺纹 | | W2 | -20℃~130℃ | | FKM | 氟橡胶 | | F | 法兰连接 | | W3 | -20℃~220℃ | | PTFE | 聚四氟乙烯 | | ...... | ...... | | W4 | -20℃~250℃ | | PEK | 超强聚四氟乙烯 | | 32 | 32mm | | W5 | 250℃~450℃ | | H | 金属硬密封 | | 40 | 40mm | | W6 | -196℃~60℃ | | | 其他特殊材质请咨询 | | 50 | 50mm | | ...... | ...... | | | | | ...... | ...... | | | | | | | | | | | | | | | | | |
