一、气控水阀 气控阀铜阀Q22HD-15 Q22HD-20 Q22HD-25Q 22HD-32 Q22HD-40/50产品概述
气控水阀 气动截止阀 订购码HW:0407
上海航王生产的气控水阀启动压力低，关闭灵敏度高，密封性能好，进出口方向任意。种类分单作用和双作用，密封材质可选。现广泛应用在食品、医药、工业、洗涤、石化、冶金、喷涂、车辆等机械设备上。
二、气控水阀 气控阀铜阀Q22HD-15 Q22HD-20 Q22HD-25Q 22HD-32 Q22HD-40/50产品订购码
Q | 22 | HD | 1 | 15 | P | 气动 | 二位二通 | 流体气控阀 | 1：单作用
2：双作用 | 公称通径 | 空白：VITON 氟橡胶
P：PTFE 聚四氟乙烯 | 三、气控水阀 气控阀铜阀Q22HD-15 Q22HD-20 Q22HD-25Q 22HD-32 Q22HD-40/50技术参数

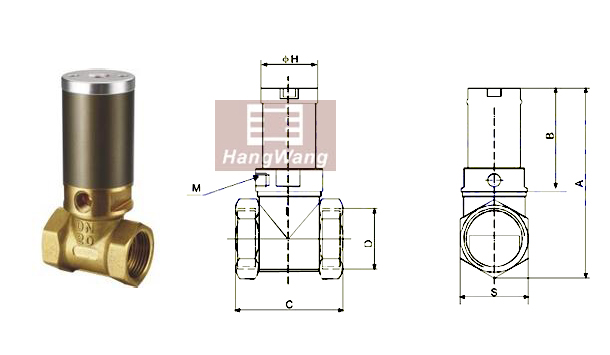

型号 | Q22HD-15 | Q22HD-20 | Q22HD-25 | Q22HD-35 | Q22HD-40 | Q22HD-50 | 公称通径 | 15 | 20 | 25 | 40 | 50 | 接管螺纹 | G1/2” | G3/4” | G1” | G11/4” | G11/2” | G2” | 工作介质 | 空气，水，油，液化气，轻动粘度流体 | 工作压力 | 0~0.6Mpa | 介质温度 | VITON：-5~150℃；PTFE：-10~180℃ | 流量系数KV值 | 4 | 5 | 10 | 25 | 40 | 四、气控水阀 气控阀铜阀Q22HD-15 Q22HD-20 Q22HD-25Q 22HD-32 Q22HD-40/50外形尺寸表
产品型号 | A | B | C | D | H | M | Q22HD-15 | 46 | 26 | Φ30 | G1/2” | 96 | G1/8” | Q22HD-20 | 54 | 32 | Φ37 | G3/4” | 107 | G1/8” | Q22HD-25 | 66 | 34 | Φ37 | G1” | 118 | G1/8” | Q22HD-35 | 80 | 53 | Φ65 | G11/4” | 162 | G1/8” | Q22HD-40 | 80 | 53.6 | Φ65 | G11/2” | 162 | G1/8” | Q22HD-50 | 105 | 66 | Φ78 | G2” | 180 | G1/4” | |
