J6B41J气动衬胶截止阀

来源：上海航王流体科技有限公司日期：2016/3/7 13:51:32 人气：标签：

一、J6B41J气动衬胶截止阀概述
用途：J6B41J气动衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
适用温度：适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）

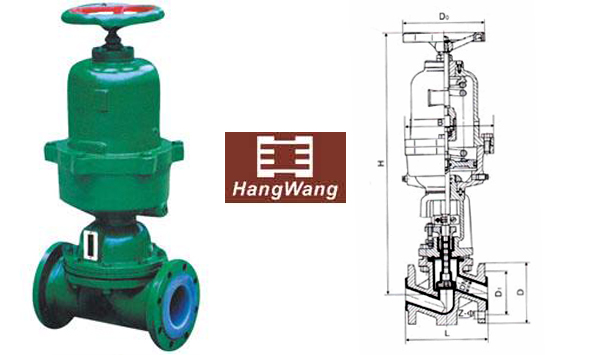

J6B41J气动衬胶截止阀
设计与制造：GB12235
结构长度：GB12221(1系列)
法兰连接尺寸：GB4216、JB78
压力等级：PN0.6、1.0、1.6
测试：
衬里层：电火花检测   实验与检验按：GB/T 13927标准公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1
材料：阀体：铸铁、碳钢、不锈钢     阀盖：铸铁、碳钢、不锈钢
衬里：橡胶    气缸：铸铁   活塞：碳钢阀瓣：碳钢、不锈钢、完全包覆橡胶
阀杆：碳钢、不锈钢、完全包覆橡胶     手轮：铸铁、碳钢
部件列表：
1、阀体2、阀盖3、阀体衬里4、阀瓣5、压盖 6、中阀杆7、下气缸 8、活塞 9、弹簧 10、上气缸11、上阀杆 12、压盘、13手轮

二、J6B41J气动衬胶截止阀主要外形及尺寸

公称通径	公称压力	工作压力	L	D	D1	n-Фd	H1	H2	D0	质量
15	1.6	1.6	130	95	65	4-14
20			150	105	75	4-14
25			160	115	85	4-14			160	23
32			180	140	100	4-18	540	570	160	25.5
40			200	150	110	4-18	560	590	200	50
50			230	165	125	4-18	748	782	200	51.5
65	1.0	1.0	290	185	145	4-18
80			310	200	160	6/2-18			320	140
100			350	220	180	6/2-18			320	169
125			400	250	210	6/2-18			320	220
150			480	285	240	6/2-22
200		0.6	600	340	295	6/2-22

0
0
0
0
0
0
0
0
