一、气动卫生级隔膜阀概述
气动卫生级隔膜阀是一种用途广泛的隔膜产品，适用于制药、生物、乳品、饮料、化工、化妆品、食品、电子等流体相关行业的流体控制系统。其优点在于使用时无死角，无泄漏、易清洗、维护成本低、易操作等多项优点。可实现自控与手控，为降低企业运行成本提供良好的产品。35度安装时具有排放干净；阀内无泄漏风险；抗腐蚀性能高；粘度较高的物料容易通过可替代球阀、蝶阀对洁净度要求高的产品。
二、气动卫生级隔膜阀主要材料
阀体：不锈钢316L
阀盖：不锈钢304
衬里：EPDM、PTFE
隔膜：EPDM、PTFE
阀瓣：不锈钢304
气缸：铝全金
活塞：不锈钢304
阀杆：不锈钢304
三、气动卫生级隔膜阀 选用附件
回讯器：也叫限位开关ALS10，远程反馈开关信号(防爆)APL410
电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油YT-200
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料
四、气动卫生级隔膜阀 主要技术参数
材质 | 不锈钢316L | 品牌 | | 型号 | G6B41F | 产品别名 | 隔膜阀 | 适用范围 | 发酵罐、配制罐、灌装机、无菌过滤机、制水设备 | 连接形式 | 卡箍快装式 | 公称通径 | 15 ～ 200 (mm ) | 压力 | 0.6(Mpa )、1.0(Mpa ) | 动作方式 | 常开式、常闭式、往复式 | 阀体材质 | 不锈钢 | 选配附件 | 电磁阀、阀位反馈限位开关、定位器、空气过滤减压阀 | 衬里材质 | 衬胶、衬氟 | 气缸材质 | 铝合金 | 隔膜片村质 | 衬胶NBR、衬氟PTFE | 五、气动卫生级隔膜阀外形尺寸

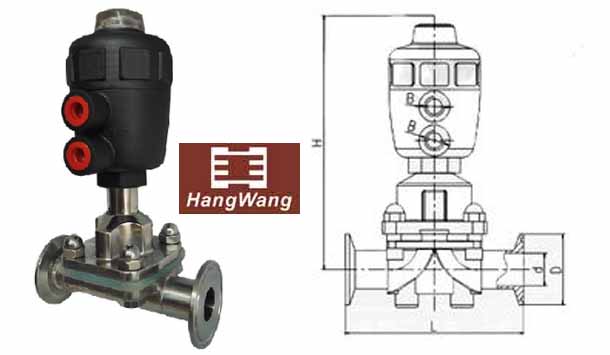

气动卫生级隔膜阀尺寸数据 | 口径 | d | D | D1 | L | A | H | 执行器尺寸 | DN10 | 10 | 20.2 | 25.2 | 89 | 64 | 122 | 050 | DN15 | 15 | 43.5 | 50.5 | 108 | 80 | 145 | 063 | DN20 | 19 | 43.5 | 50.5 | 118 | 100 | 167 | 080 | DN25 | 22.6 | 43 | 50.5 | 130 | 100 | 170 | 080 | DN32 | 28 | 43.5 | 50.5 | 150 | 100 | 170 | 080 | DN40 | 36 | 43.5 | 50.5 | 161 | 126 | 225 | 100 | DN50 | 50 | 56.5 | 64 | 172 | 126 | 238 | 100 | 六、卫生级气动隔膜阀外形图 | 隔膜尺寸 | 25×25 | 37×33 | 54×45 | 70×65 | 阀体尺寸 | DN8-DN10 | DN15 | DN20-DN32 | DN40-DN50 | 工作压力EPDM | MAX 10bar | MAX 10bar | MAX 10bar | MAX 10bar | 工作压力PTFE | MAX 6bar | MAX 6bar | MAX 6bar | MAX 6bar | 工作温度EPDM | MAX 120℃ | MAX 120℃ | MAX 120℃ | MAX 120℃ | 工作温度PTFE | MAX 150℃ | MAX 150℃ | MAX 150℃ | MAX 150℃ | |
