二、G6K41F(无衬里)、G6K41Fs(衬氟塑料)气动隔膜阀(常开型)用途：
本阀用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

三、G6K41F(无衬里)、G6K41Fs(衬氟塑料)气动隔膜阀(常开型)测试：
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN
阀体：PN×1.5
密封：PN×1.1材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：不衬里、氟塑料
隔膜：氟塑料
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
部件列表：
1、阀体
2、阀体衬里
3、隔膜
4、阀瓣
5、下阀杆
6、阀盖
7、气缸
8、活塞
9、弹簧
10、气缸盖
11、上阀杆
12、手轮

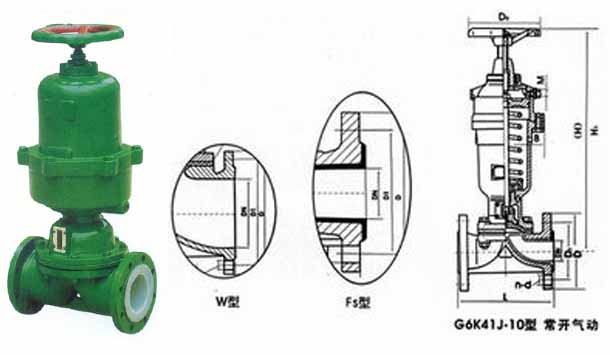

四、G6K41F(无衬里)、G6K41Fs(衬氟塑料)气动隔膜阀(常开型)连接尺寸

DN	公称压力	工作压力	L	D	D1	n-Фd	f	H1	H2	D0	B	气源压力	气源接头	耗气量	重量
15	0.6	1.0	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	145	100	418	2			140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65		0.6	250	185	145	4-18	3			160		0.5	16×1.5		30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200			570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250		0.4	680	395	350	12-22	4
