电动闸阀

电动排渣闸阀

来源：上海航王流体科技有限公司日期：2016/4/27 22:00:48 人气： 标签：
一、电动排渣闸阀概述
本公司生产的电动排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质。
排渣电动闸阀适用介质为：灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。
电动排渣闸阀
二、电动排渣闸阀特点
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封，性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6、中大口径设置滚动轴承，启闭轻松。

三、电动排渣闸阀执行标准

设计与制造 结构长度 压力温度等级 连接法兰 试验与检验
GB12234 GB3595 GB12221 GB9131 JB/T74 HG20604 JG/T79 GB9113 HG20593-20635 GB13927 JB/T9092
四、电动排渣闸阀零件材料
阀体 阀 盖 支 架 闸 板 阀 杆 阀 座 密封圈 填 料 阀杆螺母
WCB WCB WCB 耐磨合金 2Cr13 耐磨合金 增强柔性石墨 增强柔性石墨 ZCuA110Fe3

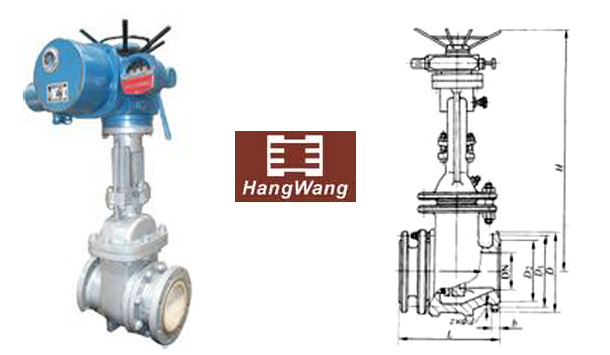

 五、电动排渣闸阀外形尺寸及重量

DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
50 250 165 125 99 20 4×Φ18 585 DZ20 200 0.37 94
80 280 200 160 132 20 8×Φ18 910 DZ20 200 0.37 112
100 300 220 180 156 22 8×Φ18 1080 DZ20 200 0.37 140
150 350 285 240 211 24 8×Φ22 1200 DZ30 300 0.55 195
200 400 340 295 266 24 8×Φ22 1312 DZ30 300 0.55 260
250 450 395 350 319 26 12×Φ22 1400 DZ45 450 1.5 374
300 500 445 400 370 26 12×Φ22 1540 DZ60 600 2.2 455
350 550 505 460 429 26 16×Φ22 1700 DZ60 600 2.2 648
400 600 565 515 480 28 16×Φ26 1850 DZ120 1200 3 960
450 650 615 565 530 28 20×Φ26 2060 DZ120 1200 3 1280
500 700 670 620 582 30 20×Φ26 2270 DZ1800 1800 5.5 1740
