一、电动对夹式刀形闸阀概述
电动对夹式刀形闸阀该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤炭、采矿等工程，满足了现在工、农业的自动化要求。

二、电动对夹式刀形闸阀特点
1、启闭迅速、平稳可靠、自动化程度高
2、安装高度及位置不受限制
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作
4、配有手动，万一供电中断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

三、电动对夹式刀形闸阀工作原理：
电动对夹式刀形闸阀吸取了国内外先进技术和结构优点，是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点，其密封原理是通过闸板在关闭到底时，闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果，并且闸板底部的斜切面具有切断介质的功能，使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封，可以很可以根据客户对密封要求选型。软密封是由金属压套把橡胶密封圈封套反锁在阀座密封槽内，使得密封圈不会脱落，并且取下金属压套可以很方便的更换橡胶密封圈，这样不仅提高了不锈钢手动阀门使用寿命，并且也大大节省了用户的使用成本。配多回转电动执行器可以实现远程微电脑控制，也可以现场手动操作，配有手动切换手柄，万一供电系统终断，可以手动操作开启或关闭阀门、有效控制介质、防止事故发生。

四、电动对夹式刀形闸阀电动装置参数
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。

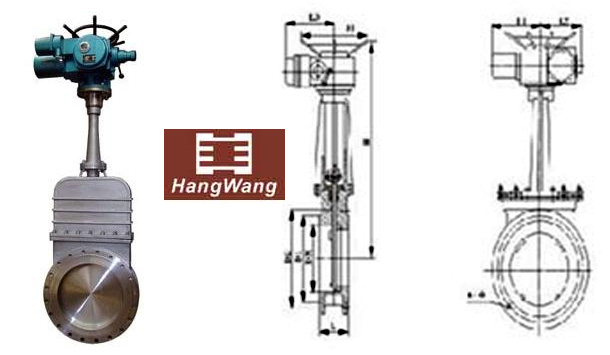

五、电动对夹式刀形闸阀主要外形及连接尺寸

公称压力	DN	L	D1	D2	H	A	B	C	D	N-Φ	电装型号
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

六、电动对夹式刀形闸阀采用标准

项目名称采用标准	可选标准
设计制造验收 JB/T 8691	MSS SP-81
阀门结构长度 GB/T 15188.2-1994	TAPPI TIS 405.8
阀门法兰连接 JB/T 79-1994	ANSI B16.5
阀门检验和试验 GB/T 13927-1992	JB/T 9092-1999
阀门供货要求 GB/T 12252	——
阀门标志 GB 12220-1989	IS0 5209：87

七、电动对夹式刀形闸阀主要零部件材质

序号	零件名称	材料	序号	零件名称	材料
1	阀体	HT250、WCB、304、316、316L	9	键	碳钢
2	阀座	橡胶 /四氟/不锈钢/硬质合金	10	螺母	不锈钢
3	闸板	碳钢 /不锈钢	11	电动装置	组合件
4	六角螺母	碳素钢	12	填料	PTFE/石墨
5	阀杆	不锈钢 /碳钢	13	压盖	不锈钢 /碳钢/铸铁/球墨铸铁
6	支架	不锈钢 /碳钢/球墨铸铁/灰铸铁	14	六角螺母	碳素钢
7	轴承	合金钢	15	螺栓	碳素钢
8	阀杆螺母	铝青铜合金	-	-	-
