一、电动刀型闸阀概述
PZ973H电动法兰刀型闸阀超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。
电动刀型闸阀配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭,阀体材质采用铸钢,不锈钢,通径范围：DN50～DN1000,使用温度：≤425℃,公称压力：1.0～1.6MPa应用于化工,煤炭,制糖,污水,造纸等领域,特别适合于造纸行业在管道上作调节与节流使用。

二、电动刀型闸阀特点
l、电动刀型闸阀按照口径不同制成暗杆和明杆两种形式（暗杆DN50～900mm，明杆DN50～900mm），全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
4、电动刀型闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、电动刀型闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、电动刀型闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度：软密封（PTFE）：-40℃～180℃；碳素钢：-29℃～425℃；不锈钢：-40℃～600℃；铬钼钒钢：≤550℃；工作压力：0．6～1．6MPa 。

三、电动刀型闸阀执行标准
设计按JB／T869l-1998 MSS SP-81
法兰按GB／T9113．1-2000
结构长度按GB／T1-5188．2-94
试验和验收按GB／T13927

四、电动刀型闸阀性能参数

公称压力（MPa）	0.66,1.0,1.6
壳体试验（MPa）	0.9,1.5,2.4
密封试验（MPa）	0.66,1.1,1.8
工作温度	≤100℃
使用介质	纸浆,污水,煤渣,灰渣

五、电动刀型闸阀零件材质

体盖	不锈钢,碳钢,灰铸钢
闸板	碳钢,不锈钢
阀杆	不锈钢
密封面	橡胶,四氟,不锈钢,硬质合金

六、电动刀型闸阀外形连接尺寸

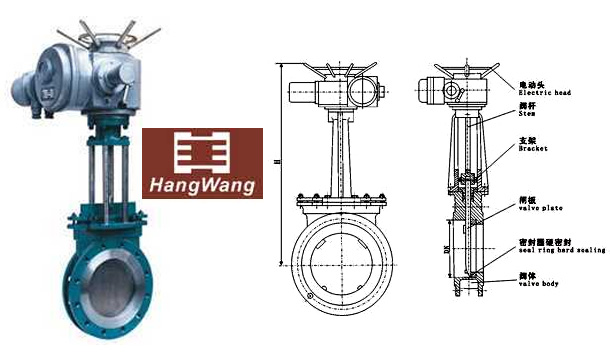

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450
