二、电动高压球阀发展
阀门发展到今天，很大程度上是各个行业对它的依赖，尤其是管道行业。嘉德阀门分析：阀门的今天当属球阀，随着流体管路对球阀的需求，各种球阀：超高压球阀，磷化高压球阀，电动高压球阀，气动高温球阀等等一系列球阀。对于专业的技术人员对这些当然都非常的熟悉，对这些阀门的规格，用途都了如指，嘉德阀门同样也是，作为专业代理阀门经营的大型机械类网站，很有必要让广大用户同样知道这些只有技术人员才了解的知识。

三、电动高压球阀作用及分析
超高压球阀：超高压球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
磷化高压球阀：相比超高压球阀，磷化高压球阀毫无疑问在耐磨度上要比高压球阀好很多。
电动高压球阀：较超高压球阀和磷化高压球阀，在机动性能上要比前两者好，特别是在高危险管道处，电动高压阀门更能发挥它的强大作用.气动高压球阀：和电动高压球阀一样，在机动方面有异曲同工之处。

四、电动高压球阀主要零件材料

零件名称	阀体	球体	阀杆	密封圈
RQ911N-100C RQ911N-160C RQ911N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龙
RQ911N-100P RQ911N-160P RQ911N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
RQ911N-100R RQ911N-160R RQ911N-320R	316/1Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

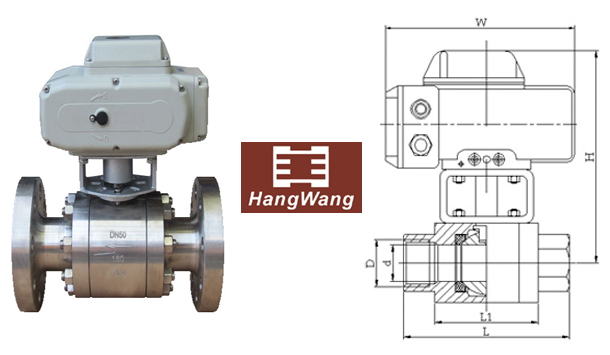

五、电动高压球阀主要尺寸(美标) 600Lb 900Lb

口径	d	L	L1	H	W	D	L3
口径	流量	总长	中段瓣总长	中心高度	手柄长度	半插口	有效长度
NPT3/8"	10	100	60	62	150	1280	10
NPT1/2"	14	100	60	65	150	21.85	10
NPT3/4"	19	140	80	74	180	27.30	13
NPT1"	24	140	80	80	180	34.05	13
NPT11/4"	31	160	90	95	255	42.80	13
NPT11/2"	39	180	100	98	255	48.80	13
NPT2"	48	200	110	108	255	61.35	16
NPT21/2"	63	-	-	-	-	74.20	16
NPT3"	78	-	-	-	-	90.15	16
NPT4"	98	-	-	-	-	115.80	19

采用：ASME、B16.11-1991标准

六、电动高压球阀主要尺寸(国标)

公称通径	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺纹	尺寸(mm)					管螺纹	尺寸(mm)
	管螺纹	d	L	H	W	E	管螺纹	H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	1 1 /4	25	120	64.5	146	60	1 1 /4	115	300	70	120
40	1 1 /2	32	130	76	254	65	1 1 /2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

0
0
0
0
0
0
0
0
