一、电动塑料球阀概述
采用双由令、法兰连接，不须适用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易扯卸、方便检修、维护简单易行等优点。阀体材质卫生无 毒、耐腐蚀性强、重量轻、应用范围广、例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、盐酸和化学溶液系统等多个行业。
公称通径：DN15-200mm
压力范围：1.6Mpa
介质温度：-10℃-110℃
阀体材料：CPVC
功能选项：开关、调节
二、电动塑料球阀性能特点
1、适用温度范围广：-40℃~+95℃
2、具有极佳的强度和韧性
3、具有优良的耐光学腐蚀性等
4、阻燃性能为子熄性
5、低热传导性能，约为刚才的1/200
6、介质中重离子含量达超纯水标准
7、卫生指标符合国家卫生标准要求
8、管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力
9、重量轻。相当于钢管1/5，铜管的1/6
10、安装方便，可采用法兰、螺纹。由令等方式连接
11、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长
四、电动塑料球阀阀门参数
公称通径 | 15~100mm | | 连接方式 | 法兰、螺纹、由令 | | 阀结构 | 一体、三通L、三通T | | 阀体材质 | UPVC（-10℃~+70℃）、CPVC（-40℃~+95℃）、RPP（-14℃~+100℃）、
PVDF（-40℃~+140℃） | | 阀芯材质 | UPVC（-10℃~+70℃）、CPVC（-40℃~+95℃）、RPP（-14℃~+100℃）、
PVDF（-40℃~+140℃） | | 密封材质 | PTFE、EPDM、NBR | | 适用介质 | PVC兼容的食品工业化学溶剂 | | 可选电动执器 | AOX、CHQ系列 | 五、电动塑料球阀阀门连接尺寸及重量

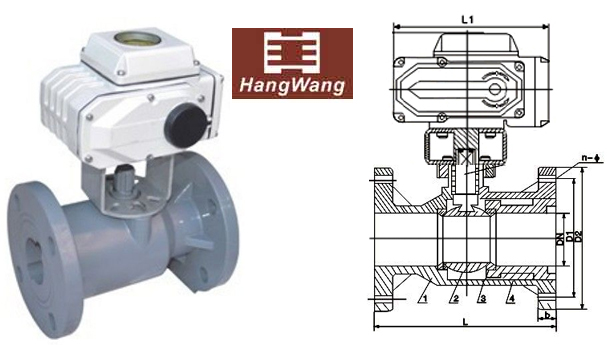

公称通径
DN(mm) | D1 | D2 | D3 | e | n | p | H | H1 | A | J | T | 工作压力（Mpa） | 执行器机构选配
（常温常压） | | 15 | 15 | 65 | 95 | 14 | 4 | 16.0 | 151.6 | 40 | 161 | 66 | 15 | 1.0 | JL-005 | JLQ-005 | | 20 | 19 | 75 | 105 | 14 | 4 | 18.5 | 157.7 | 40 | 161 | 66 | 15 | 1.0 | JL-005 | JLQ-005 | | 25 | 25 | 85 | 115 | 14 | 4 | 22.0 | 162.0 | 40 | 161 | 66 | 16 | 1.0 | JL-005 | JLQ-005 | | 32 | 38 | 100 | 140 | 18 | 4 | 26.0 | 197.7 | 55 | 161 | 73 | 16 | 1.0 | JL-005 | JLQ-005 | | 40 | 38 | 110 | 150 | 18 | 4 | 31.0 | 197.7 | 55 | 161 | 73 | 16 | 1.0 | JL-008 | JLQ-008 | | 50 | 50 | 120 | 165 | 18 | 4 | 37.5 | 225.3 | 55 | 161 | 85 | 20 | 1.0 | JL-010 | JLQ-010 | | 65 | 65 | 145 | 85 | 18 | 4 | 43.5 | 278.2 | 68 | 161 | 110 | 20 | 1.0 | JL-020 | JLQ-020 | | 80 | 78 | 160 | 200 | 18 | 8 | 51.0 | 307.7 | 85 | 161 | 110 | 2 | 1.0 | JL-020 | JLQ-020 | | 100 | 100 | 180 | 220 | 18 | 8 | 61.0 | 362.0 | 90 | 188 | 140 | 22 | 1.0 | JL-020 | JLQ-020 | |
