一、D671F46气动衬氟蝶阀概述
气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱等具有强腐蚀性的介质。
二、D671F46气动衬氟蝶阀结构特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、D671F46气动衬氟蝶阀采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
四、D671F46气动衬氟蝶阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、D671F46气动衬氟蝶阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
六、D671F46气动衬氟蝶阀主要技术参数
零件名称 | 材料 | | 阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 | | 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 | | 密封圈 | 各种橡胶、聚四氟 | | 阀杆 | 2Cr13、不锈钢 | | 填料 | O型圈、柔性石墨O |
七、D671F46气动衬氟蝶阀密封材料的选用
材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼 | | 英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA | | 型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N | | 耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ | | 耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ | | 工作温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |

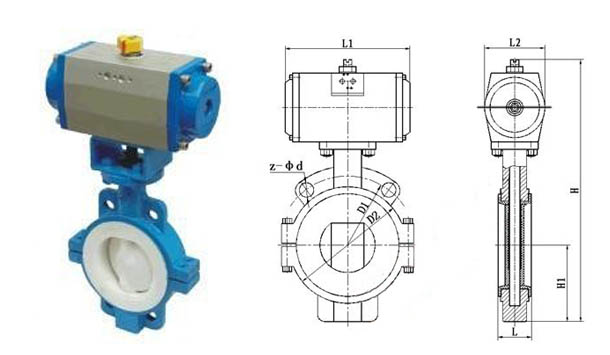

八、D671F46气动衬氟蝶阀主要外形尺寸与连接尺寸( mm )
| 公称通径 DN | 外形尺寸 | 连接尺寸 | 执行器型号 * | | L | L1 | L2 | H | H1 | D | D1 | n-φd | | 50 | 43 | 164/214 | 75/91 | 263/291 | 80 | 165 | 125 | 4-φ18 | HWTD65/HWTE80 | | 65 | 46 | 164/214 | 75/91 | 277/305 | 89 | 185 | 145 | 4-φ18 | HWTD65/HWTE80 | | 80 | 46 | 164/214 | 75/91 | 283/311 | 95 | 200 | 160 | 8-φ18 | HWTD65/HWTE80 | | 100 | 52 | 190/246 | 91/101 | 330/340 | 114 | 220 | 180 | 8-φ18 | HWTD80/HWTE90 | | 125 | 56 | 210/295 | 101/112 | 353/369 | 127 | 250 | 210 | 8-φ18 | HWTD90/HWTE100 | | 150 | 56 | 247/398 | 112/139 | 382/408 | 139 | 285 | 240 | 8-φ22 | HWTD100/HWTE125 | | 200 | 60 | 308/478 | 139/176 | 442/493 | 175 | 340 | 295 | 8-φ22 | HWTD125/HWTE160 | | 250 | 68 | 378/562 | 176/206 | 525/574 | 203 | 395 | 350 | 12-φ22 | HWTD160/HWTE190 | | 300 | 78 | 432/728 | 206/228 | 619/642 | 242 | 445 | 400 | 12-φ22 | HWTD190/HWTE210 | | 350 | 78 | 524/928 | 228/275 | 673/720 | 267 | 505 | 460 | 16-φ22 | HWTD210/HWTE255 | | 400 | 102 | 524/1033 | 228/324 | 705/800 | 309 | 565 | 515 | 16-φ22 | HWTD210/HWTE300 | | 450 | 114 | 648/1129 | 275/380 | 774/880 | 328 | 615 | 565 | 20-φ26 | HWTD255/HWTE350 | | 500 | 127 | 715/1430 | 324/425 | 880/905 | 361 | 670 | 620 | 20-φ26 | HWTD300/AW20S | | 600 | 154 | 795/1845 | 380/527 | 1020/1089 | 459 | 780 | 725 | 20-φ30 | HWTD350/AW28S | | 700 | 165 | 795/1845 | 280/527 | 1082/1151 | 520 | 895 | 840 | 24-φ30 | HWTD350/AW28S | | 800 | 190 | 1380/2605 | 527/440 | 1199/1112 | 591 | 1015 | 950 | 24-φ33 | AW28/AW35S |
|
